Cara Membaca Skala Denah Rumah 1:50 dan 1:100
Pahami skala denah 1:50 dan 1:100, contoh hitungan ukuran ruang, serta cara menghindari salah ukur dari PDF, screenshot, dan cetakan.
Menerima denah rumah untuk pertama kali bisa membuat Anda bertanya-tanya: seberapa besar kamar ini sebenarnya, dan apakah furnitur akan muat? Ukuran pada layar belum tentu memberi kesan yang sama dengan ruang nyata.
Memahami skala membantu Anda membaca hubungan itu. Namun, sebelum memakai penggaris, periksa angka dimensi dan cara gambar ditampilkan agar ukuran yang sudah diperkecil tidak keliru dijadikan acuan.
Jika Anda menerima denah dari arsitek, mulai dari angka dimensi yang tercantum, satuan, nomor revisi, dan keterangan skala. Jangan langsung mengukur screenshot menggunakan penggaris.
Apa arti skala 1:50 dan 1:100?
Pada skala 1:n, satu panjang pada gambar mewakili n kali panjang sebenarnya, dengan satuan yang sama. Perbandingan ini berlaku untuk panjang, bukan langsung untuk luas.
| Skala | Panjang pada gambar | Panjang sebenarnya |
|---|---|---|
| 1:50 | 1 cm | 50 cm atau 0,5 m |
| 1:50 | 6 cm | 300 cm atau 3 m |
| 1:100 | 1 cm | 100 cm atau 1 m |
| 1:100 | 3 cm | 300 cm atau 3 m |

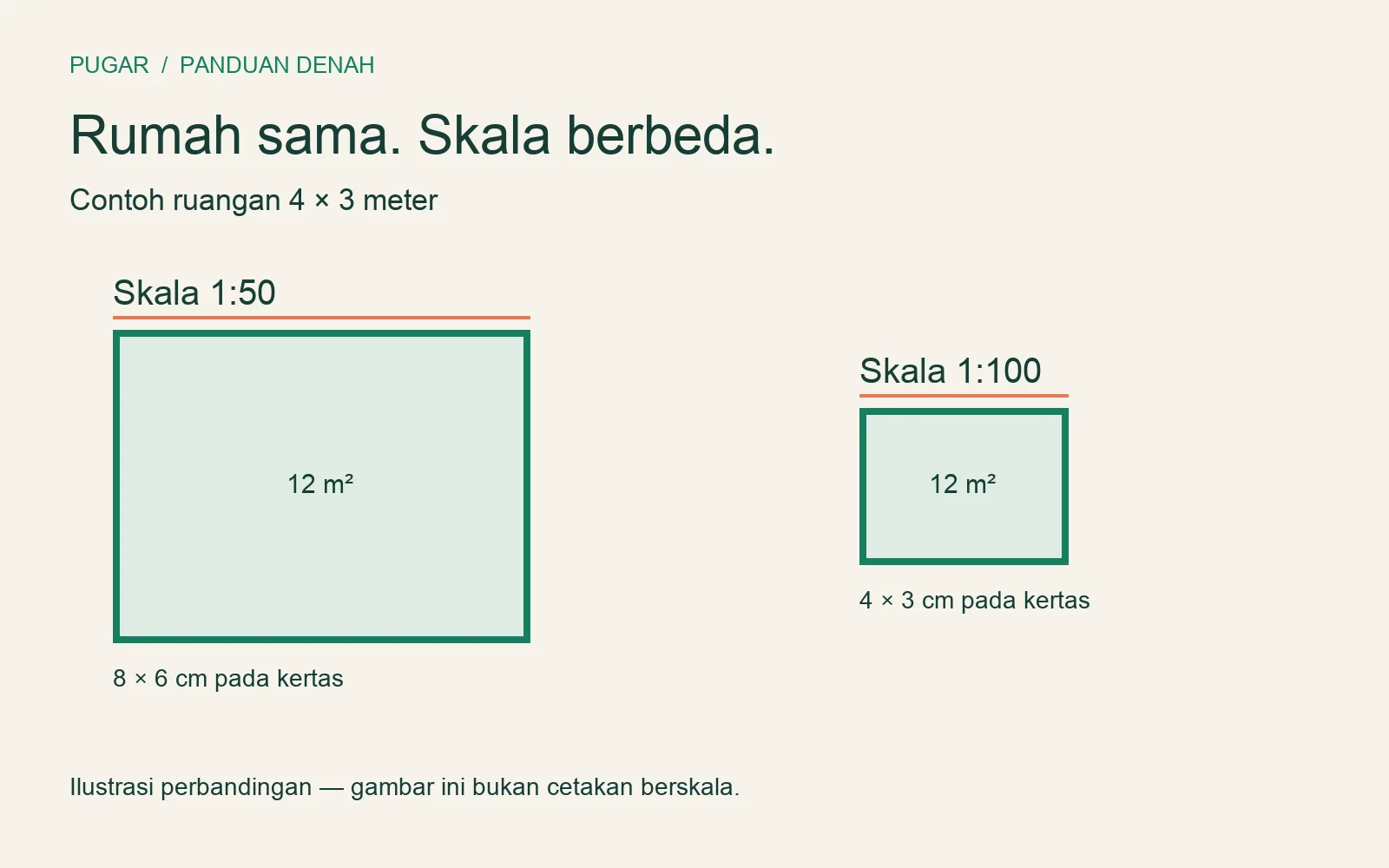

Untuk objek yang sama, gambar skala 1:50 memiliki panjang dua kali gambar skala 1:100. Angka penyebut yang lebih kecil menghasilkan gambar lebih besar.
Rumus menghitung ukuran sebenarnya
Panjang sebenarnya = panjang pada gambar × penyebut skala. Samakan satuan sebelum menghitung, kemudian ubah hasilnya ke satuan yang Anda perlukan.
Contoh: sisi ruangan pada gambar tercetak terukur 4 cm dengan skala 1:100. Panjang sebenarnya adalah 4 × 100 = 400 cm = 4 m. Sisi lainnya terukur 3 cm, sehingga panjangnya 3 m. Luas persegi panjang tersebut adalah 4 × 3 = 12 m², jika kedua ukuran memang mengacu pada batas ruangan yang dimaksud.
Jangan mengalikan luas gambar dengan 100 untuk mendapatkan luas sebenarnya pada skala 1:100. Kedua sisi mengalami faktor 100; faktor luasnya menjadi 100 × 100. Cara paling mudah untuk pemilik rumah adalah mengubah panjang dan lebar ke meter terlebih dahulu, baru menghitung luas.
Periksa apakah angka menunjukkan ruang bersih atau ukuran keseluruhan
Angka 3 m pada denah belum tentu menunjukkan jarak bersih antardinding. Acuan ukur bisa berupa sisi luar, sisi dalam, atau sumbu elemen. Lihat ujung garis dimensi dan tanyakan kepada pembuat gambar jika belum jelas.
Hal ini penting saat Anda hendak membeli lemari atau menyusun dapur. Ukuran keseluruhan bangunan tidak bisa langsung dianggap sebagai lebar ruang yang tersedia untuk furnitur. Untuk pekerjaan yang perlu presisi, gunakan pengukuran lapangan dan gambar detail yang sesuai, bukan perkiraan dari tampilan denah.
Mengapa hasil ukur PDF atau screenshot bisa berbeda?
Pengaturan cetak yang menyesuaikan gambar ke kertas dapat memperbesar atau memperkecil dokumen. Zoom pada layar juga mengubah ukuran fisik yang Anda lihat. Karena itu, tulisan skala 1:100 saja tidak menjamin penggaris yang ditempelkan pada monitor akan membaca ukuran yang benar.
Sebagai contoh matematika, gambar 1:100 yang dicetak menjadi 50% dari ukuran asal berubah menjadi skala efektif 1:200. Garis yang sebelumnya 4 cm menjadi 2 cm, tetapi bangunan yang diwakilinya tetap 4 m.
Dokumentasi Autodesk membedakan ukuran model sebenarnya dengan skala hasil cetak dan menyediakan pilihan menyesuaikan gambar ke kertas. Artinya, ukuran model dan ukuran yang tampil pada kertas merupakan dua hal yang perlu diperiksa terpisah.
Cara memeriksa denah sebelum digunakan
- Buka dokumen asli, bukan foto miring atau screenshot yang sudah dipotong.
- Baca satuan dan keterangan skala serta ukuran kertas yang dimaksud.
- Cari satu dimensi yang sudah diketahui, lalu periksa apakah ukuran pada cetakan sesuai.
- Jika menggunakan alat ukur PDF, kalibrasikan dengan dimensi yang diketahui; periksa kembali dimensi kedua.
- Jika angka dimensi dan pengukuran gambar bertentangan, minta klarifikasi kepada arsitek. Jangan mengambil rata-ratanya.
Untuk foto yang miring, satu faktor pembesaran belum tentu memperbaiki seluruh gambar karena perspektif dapat mengubah panjang pada arah berbeda. Mintalah PDF atau gambar asli.
Catatan singkat sebelum diskusi dengan arsitek
| Hal yang diperiksa | Pertanyaan yang bisa Anda ajukan |
|---|---|
| Revisi gambar | Apakah ini denah terbaru yang sedang dibahas? |
| Satuan | Angka dimensi memakai mm, cm, atau meter? |
| Batas ukuran | Ini ukuran bersih ruangan atau termasuk dinding? |
| Ukuran furnitur | Apakah furnitur digambar sesuai ukuran produk yang akan dibeli? |
| Tujuan gambar | Ini konsep awal atau gambar yang sudah siap untuk pelaksanaan? |
Denah membantu membaca ukuran dan hubungan antar ruang. Visual 3D membantu membayangkan bentuknya. Keduanya memiliki fungsi berbeda; baca juga perbedaan gambar 3D dan gambar kerja rumah.
Pertanyaan umum
Pada skala 1:100, 5 cm berarti berapa meter?
5 × 100 = 500 cm, yaitu 5 m, selama gambar masih pada skala yang dinyatakan.
Pada skala 1:50, ruangan 4 m digambar berapa cm?
Ubah 4 m menjadi 400 cm, lalu bagi 50. Hasilnya 8 cm.
Bolehkah langsung mengukur denah dari layar ponsel?
Jangan memakai penggaris fisik pada layar sebagai acuan ukuran. Gunakan angka dimensi, atau alat ukur digital yang sudah dikalibrasi pada dokumen yang benar.
Dari denah menuju ide rumah
Jika belum memiliki denah, gunakan panduan mengukur ruangan untuk menyiapkan catatan awal. Anda dapat mencoba susunan rumah di Pugar dan membawa ide tersebut saat konsultasi. Visualisasi awal tidak menggantikan verifikasi ukuran lapangan atau gambar pelaksanaan.
Sumber dan cara perhitungan
- Autodesk: About Setting the Plot Scale — perbedaan unit model dan skala keluaran.
- Contoh angka merupakan ilustrasi matematika yang dihitung oleh Tim Pugar, bukan ukuran proyek tertentu.
